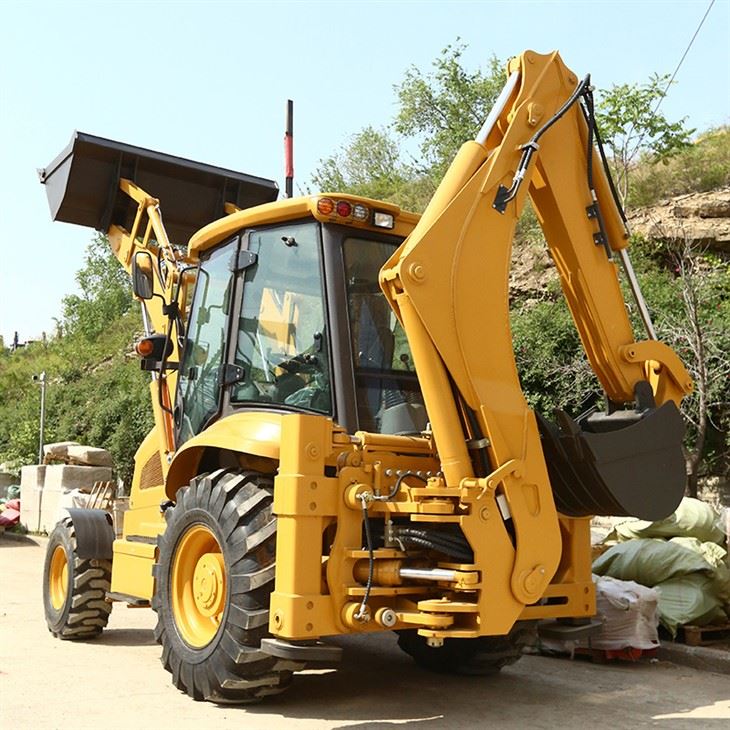

Graaflaadmachine Cummins-motor
De Cummins-graaflaadmachine met motor wordt meestal aangetroffen op de boerderij, op bouwplaatsen, mijnen, bossen, enzovoort. Om aan de verschillende behoeften van verschillende klanten te voldoen, behalve de binnenlandse motoren, zoals de Yuchai- of Weichai-motor, kan onze graaflaadmachine worden uitgerust met een Cummins-motor die uit het buitenland wordt geëxporteerd. Het aantal pk's van de Cummins-motor is 74 kW bij 2200 tpm (fase Ⅱ), de cilinderinhoud is 3,9 l en het model is is 4BTA3.9-C100-Ⅱ. Ook het frame van onze graaflaadmachine is een integraal frame. Zowel de transmissie als de koppelomvormer zijn uitgevonden en geproduceerd door onze fabriek en ze zijn speciaal ontworpen voor onze graaflaadmachine door onze professionals op de technische afdelingen. Hier is de specificatie:
| Algemene afmeting | Bedrijfsgewicht | 8200KG |
| Algemene afmeting (L×W×H) | 6050×2465×3100mm | |
| Wielbasis | 2280 mm | |
| Wiel loopvlak | 1785 mm | |
| Bodemvrijheid | 300 mm | |
Prestatie | Capaciteit laadbak | 1.0m³ |
Uitbreekkracht van de lader | 47KN | |
Hefvermogen van de lader | 2500KG | |
Storthoogte van de lader | 2760 mm | |
Reikwijdte voor het dumpen van de lader | 900 mm | |
Graafdiepte van de lader | 52 mm | |
Capaciteit van de graafbak | 0.3m³ | |
Graafkracht van de graafbak | 50KN | |
Zwenkhoek van de graaflaadcombinatie | 180 graden | |
Graaflaadhoogte | 3795 mm | |
Maximale graafdiepte voor dieplepel | 4085 mm | |
Max. trekkracht | 60KN | |
Motor | Model | Yuchai YC4A105Z-T20 |
Type | Viertakt met turbocompressor- | |
Cilinder-binnendiameter*slag | 4-108×132 | |
Nominaal vermogen | 75 kW/100 pk | |
Nominale snelheid | 2200 tpm | |
Min. Brandstofverbruik | 230 g/kw.u | |
Max.koppel | 400N.m | |
Verplaatsing | 4.8L | |
| Stuursysteem | Type | Hydraulische besturing |
| Omleidingsmodel | BZZ5-250 | |
| Pomp levering | 63ml/omw | |
| Stuurhoek | ±36 graden | |
| Min. draaicirkel | 6581 mm | |
| Aangedreven as | Model | WZZ75D |
| Fabrikant | Chinese as | |
| Max. belasting van de vooras | 22,5 ton | |
| Max. belasting van de achteras | 18,5 ton | |
| Overdragen | Versnellingsbak | Mechanisch bediende hydraulisch gesynchroniseerde schakeling |
| Model | ZL15 | |
| Versnellingen | 2 versnellingen vooruit en 2 achteruit | |
| Hydraulische koppelomvormer | YJ290 | |
| Inlaatdruk | 0,4-0,65 MPa | |
| Uitlaatdruk | 1,5-1,8 MPa | |
| Koelmodus | olie-koeldrukcirculatie | |
| Pomp levering | 40 ml/omw | |
Wiel | Maat voorwiel | 14-17.5 |
Maat achterwiel | 19.5L-24 | |
Bandenspanning voor | 0,4 MPa | |
Bandenspanning achter | 0,35 MPa | |
Reissnelheid | 24 km/u | |
| Remsysteem | Bedrijfsrem | Lucht-over-olie-remklauw, extern, zelf-regulatie, zelf-balans |
| Parkeerrem | Handmatige rem | |
| Systeem druk | Hydraulisch systeem laden | 19Mpa |
| Hydraulisch systeem voor graven | 19Mpa | |
Hydraulisch stuursysteem | 14 MPa |
